OMV硬件和软件升级

此前用废旧笔记本刷上OMV改了一个NAS，但总因为散热问题，当心着火（实际上温度一直不高）。因此，最近对家里的NAS做了一次软硬件的升级。

硬件升级

硬件做的改造主要是：

1. 从笔记本换成了台式机；

2. 将原本AIO的openwrt拆分出来，单独用一个小主机做openwrt的硬件设置；

3. 客厅多媒体设备使用千兆交换机直连；

笔记本换台式机

从笔记本换台式机的需求之一是，尽可能的减少成本，在好朋友@qhw0的帮助下，定制了以下的台式机设备：

以上总计：438.78元

在保证硬件性能不降低的情况下，以上设备可能不太好再降低预算了。（机箱可以换成鞋盒，但是又陷入了我当心的着火问题。）

七彩虹CQ1900M主板的特性有：

1. 集成赛扬J1900（四核四线程）CPU
2. TDP功耗15w
3. 提供1个千兆有线网口
4. 支持2个内存插槽（DDR3 1066/1333MHZ）
5. 支持2个SATA 2.0接口
6. 提供1个PCIE2.0 X16插槽，2个PCIE X1插槽
7. 180mm*215mm mATX规格

我主要是看中千兆网口，这是必须条件，需要注意，有些类似规格的主板或者mini主机不提供千兆网口。对于家庭NAS目的来说，2个内存插槽扩充到8GB内存也是完全足够使用的，目前4GB的容量也足够我使用。该主板只有2个SATA接口，除去一个系统盘，那么只剩下一个存储盘了，但是可以使用PCIE转SATA卡，用以提供更多的SATA接口。

我目前配置了一块SSD做系统盘，一块1TB机械做存储盘。没有配备CPU风扇或机箱风扇，没有遇到明显的发热问题。不过我这快机械盘的噪声有点大，会和机箱共振（机箱摆放在电视柜上），目前做法是在机箱的垫脚上垫了海绵以降低和电视柜的共振。

台达NX350是朋友推荐的，主要特性是输出功率稳定。该电源提供的SATA供电线只有三个，如果后期需要扩充硬盘的话，需要再接4Pin转SATA供电。不过目前的机箱只有2个3.5寸机械硬盘位，所以SATA电源线是足够使用的。

电饭煲线和机箱不太搭，一个白色的，一个黑色的，但是没必要再去买根线了。使用非原装电源线需要注意线材的负载，不过一般电饭煲电源线的负载是足够的（基本是2000w）。

openwrt硬件

在更换硬件之前，我使用的是All in One的方案，在OMV中使用docker运行openwrt，这样的问题有两个：

1. host和docker通信不太会调，导致host不可以走代理，使用再增加一个macvlan的中转方案也没能解决这个问题；

2. 网口限制，虽然局域网设备直连，但因为是AIO，所以共用网口和线路的最大速率，因此当心会有一些极端情况出现，继而影响家庭网络；

参考了一些电视盒子，性价比都不太理想，最后采用的是J1800方案。在咸鱼上淘了一个二手盖网魔盒，135元，J1800集成主板，一个千兆网口，2.4G无线网卡，带2GB内存、16GB固态。

千兆交换机

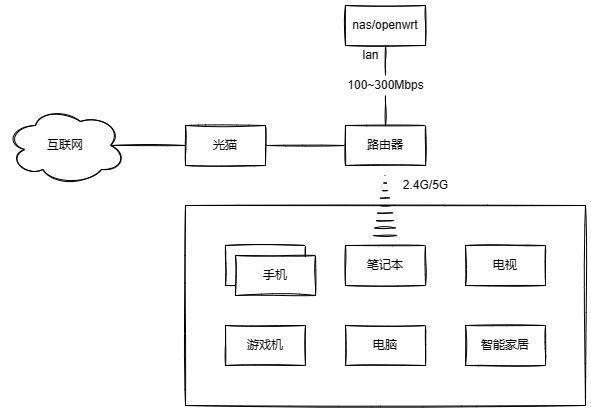

使用交换机主要是为了提高内网访问速率。因为是租的房子，埋的网线猜测是100M的（设备直连测速大概是200Mbps），不使用交换机的话，家庭的物理线路就会成为网络访问的最大瓶颈。在使用交换机之前的网络拓扑大致如下：

因为家里是300Mbps的单宽带，又因为路由器<-->openwrt的通路也认为可以达到300Mbps（一些小损失就忽略了），因此这时候可以认为访问外网不受影响。但是这时候内网访问nas的速率也最多只能到300Mbps，而且一般是无法持续维持的，并且又要“和外网共用线路”（参考上文的说法），这就不太合理了。（为什么不使用无线网络？一是无论使用mesh方案或者升级无线网卡都需要增加不少成本，二是实际体验不好，稳定性不足。（mesh方案没试验过，没钱））所以，此次改造的核心目的是提高nas和内网设备之间的物理线路的速度。

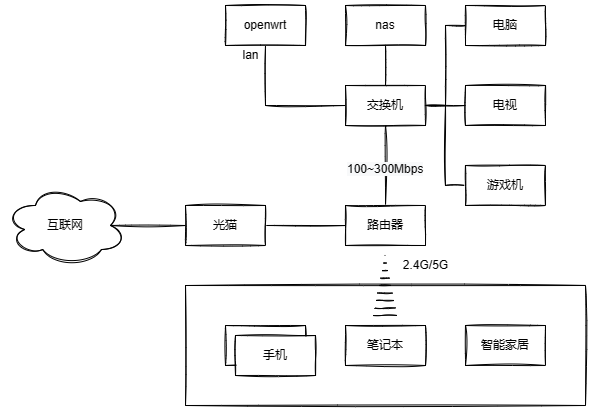

那么，在使用交换机+分离openwrt之后，家庭网络拓扑如下：

可以看到，nas和电脑/游戏机/电视之间可以通过千兆线路直连，对使用体验有明显提升，测试速度大概在800Mbps左右。当然，手机和nas之间的体验暂时还是想到又便宜又好的方案，不过手机对nas的访问比较少，目前也不需要大带宽。

以上，改造前后都在openwrt设备上标记了一个lan口，是为了说明使用的是单臂路由的方案，又因为是全双工，所以影响不是很大。

软件升级

软件升级主要有：

1. OMV5升级到OMV6；

2. 重新设计用户权限和共享目录权限；

3. 重新设定docker bind目录；

4. 添加了code-server；

5. openwrt使用官方镜像；

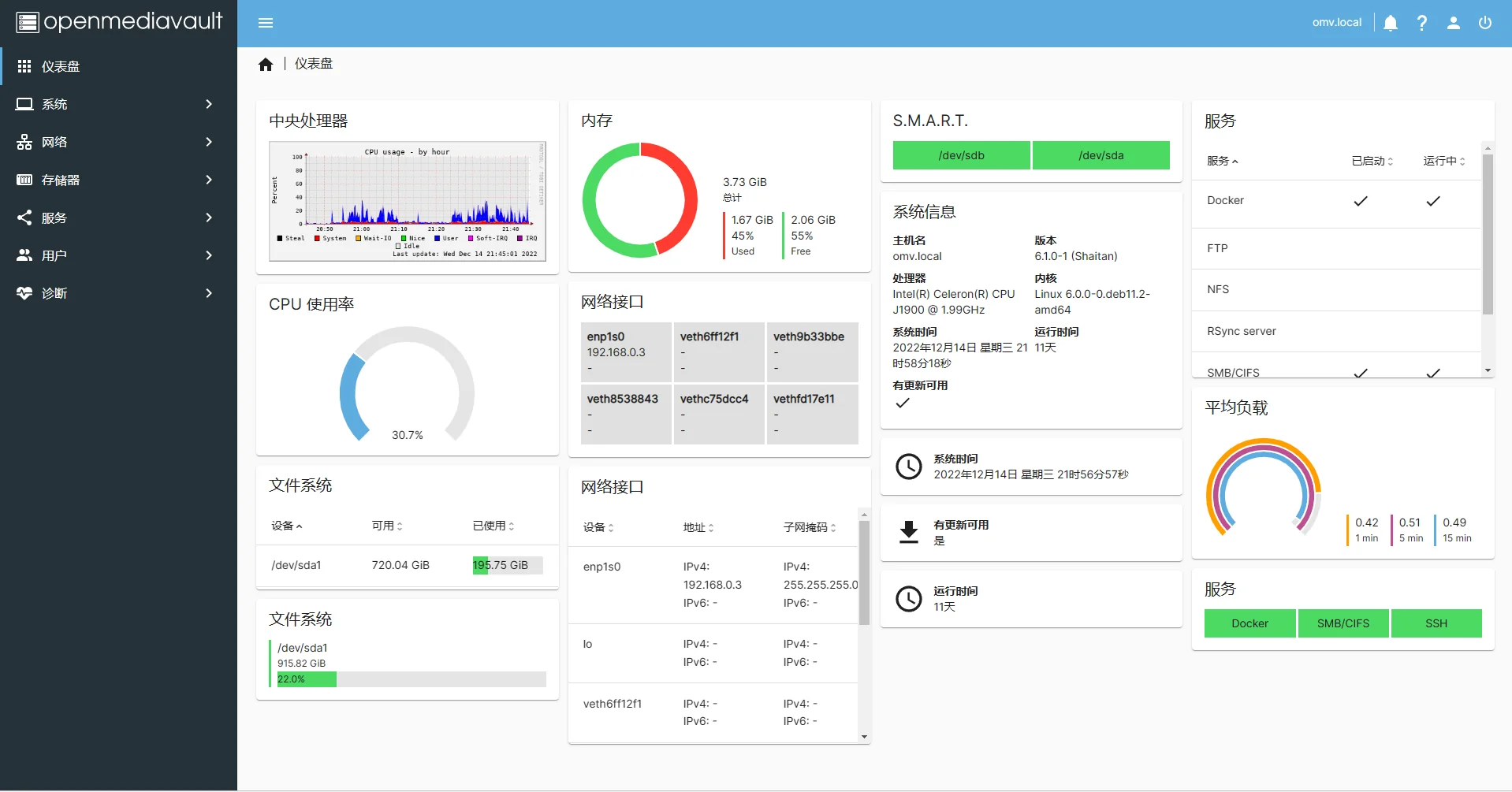

OMV5升级到OMV6只是因为换了设备，原来的系统复制到新设备上总有些问题，因此就索性刷了最新的OMV6，不过我个人认为UI还是好看了很多的，这是现在的仪表盘页面。

用户权限、共享目录

修改用户权限和控制共享目录主要是为了控制个人隐私，比如未来家里来了访客，是可以访问public权限的目录，这里只存放一些可以被所有人共享的内容，但是无法访问其他目录（比如存放媒体文件的一些目录）。那么，我的设计如下：

1. 两组用户：bing（我）具备最高权限，可以访问任意路径；public（访客）被我控制，只能访问部分路径；
2. 共享目录一：Documents目录，SMB协议且公开，public用户具有递归的wrx权限，配置SMB时也要设置允许访客读写。我现在认为，在nas配置了多媒体服务的情况下，媒体文件就可以由这些服务管理（比如jellyfin、transmission），不再需要一个一个像文件一样被人手动管理（比如通过拷贝、复制、移动之类），因此，理应将这些文件隐藏起来，一般只允许通过多媒体服务来访问，那么对我来说，nas剩下的主要用途就是备份电脑文件和家庭照片，这时候就将可以通过映射将Documents目录当作电脑的普通硬盘用来备份即可；当然，照片也可以由nextcloud等服务管理，但是之前使用感受不算惊艳，因此目前没有继续配置该服务。
3. 共享目录二：Meidas目录，不公开，给来jellyfin、transmission等挂载使用，由bing创建，权限可以是700，电影等文件就存放在该目录下。

通过以上设置，就可以有以下使用场景：

1. 通过给jellyfin不同账号配置不同的媒体权限，因此实现分级制度，并且被管理的用户是确实看不到不被许可的内容的；

2. Documents可以随意访问，可以不设置密码；（仅内网）

code-server

在之前的方案中就使用过code-server，但是因为host不能走docker openwrt的代理，因此没有继续使用了。在现在的方案中，这个问题不存在了，因此继续添加了这个服务。参考docker hub的配置还是很简单的，因此这里就简单贴一下我的配置：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

---
version: "2.1"
services:
  code-server:
    image: linuxserver/code-server:latest
    container_name: vscode
    environment:
      - PUID=1000
      - PGID=1000
      - TZ=Asia/Shanghai
      - SUDO_PASSWORD=2
    volumes:
      - /srv/xxxxxxxxxxxxxxx/config/vscode:/config
    ports:
      - 8443:8443
      - 1313:1313
    restart: unless-stopped

主要区别之处是绑定了1313:1313端口，这样就可以在code-server上运行hugo server，然后内网访问，以便测试了。本文就是在该code-server上写的，在家庭网络中，我可以在台式机上写，也可以在笔记本上写（有三台笔记本），达到了局域网下多设备同步的目的。相较于codespace，缺少了外网访问的功能，但是访问速度上是完胜，目前没有丝毫卡顿。（现在大爱这个功能！！！）

openwrt镜像

在AOI方案中，我是用的是lean的镜像，功能很多，但是很多都用不上。我使用openwrt只是为了全局代理，因此，在更换硬件设备后，就使用了官方镜像，然后按需安装插件。不过该镜像的问题是写死了分区大小，导致16GB的硬盘实际只能使用不到1GB，该问题我目前还没去折腾，因为不影响使用。

小结

以上，主要修改还是硬件部分。因为硬件的修改，带来了软件使用体验的提升。这次折腾的主要收获还是了解到了一些网络设备，比如单臂路由、软路由等，也学会了简单分析家庭网络的物理瓶颈，比如通过绘制本文的网络拓扑图，又加深了我对现在家庭网络的认知。
